Typpigeneraattoreiden ja pullotetun nestetypen välisten etujen ja haittojen syvällinen analyysi

Monet tuotantolaitokset käyttävät edelleen pullotettua tai irtotavarana nestemäistä typpeä ensisijaisena kaasulähteenä. Mutta yhä useammat teollisuuden toimijat ovat siirtymässä paikan päällä tapahtuvaan PSA-typen tuotantoon. Tämä artikkeli tarjoaa faktoihin perustuvan vertailun seitsemän keskeisen ulottuvuuden välillä, jotta voit arvioida, mikä toimitustapa sopii tuotantoprofiiliisi.

1. Kaksi tarjontamallia – miten ne toimivat

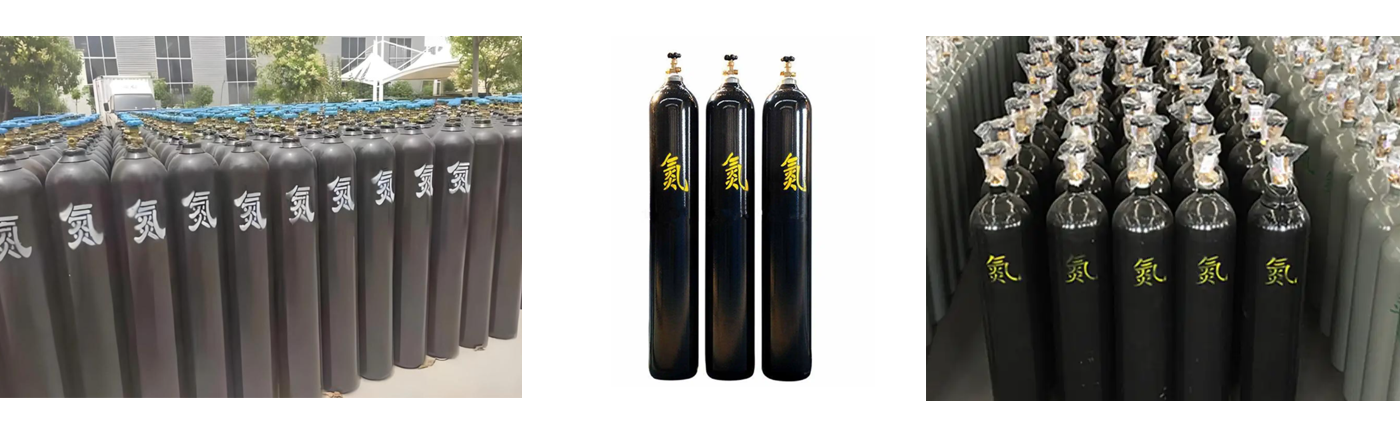

Nestemäisen typen (LN₂) syöttö Ostat kryogeenistä nestemäistä typpeä kaasuntoimittajalta sylintereissä tai tyhjiöeristetyissä säiliöissä toimitettuna. Neste höyrystetään paikan päällä ennen kuin se tulee putkilinjaan. Tämä malli on lähinnä valmiin kaasun ostamista – maksat paino- tai tilavuusyksiköstä.

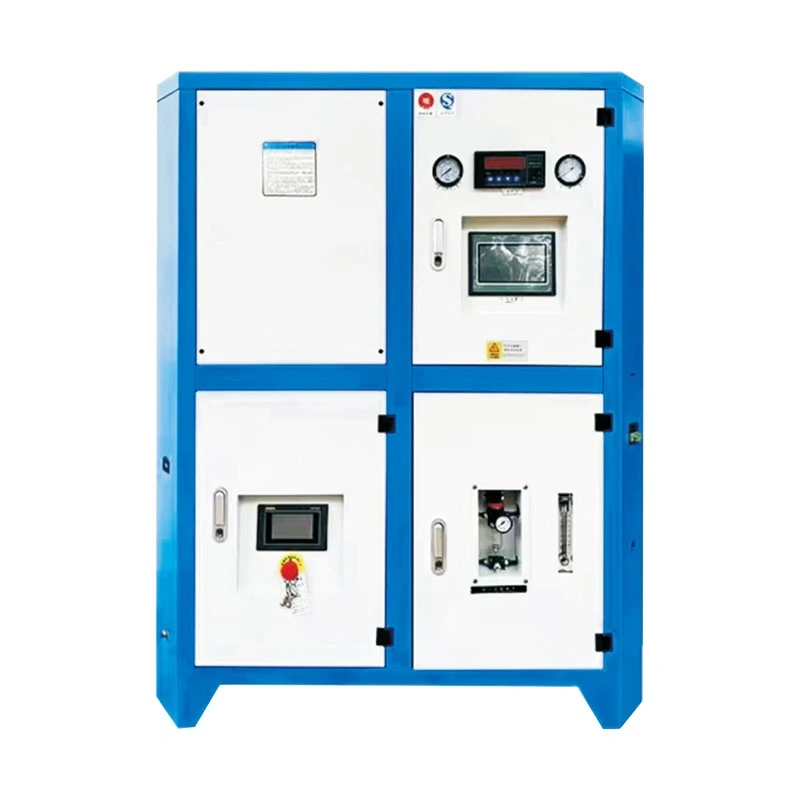

Paikan päällä PSAtypen generaattoriPaineilma johdetaan hiilimolekyyliseulojen läpi, jotka adsorboivat happea ensisijaisesti tuottaen typpeä ympäristön lämpötilassa ja alhaisessa paineessa. Täydellinen järjestelmä sisältää ilmakompressorin, kuivaimen, suodatinpaketin, PSA-moduulin ja puskurisäiliön. Tuotat itse kaasusi käyttämällä vain sähköä ja rutiinikulutusaineita.

2. Seitsemän ulottuvuuden vertaileva analyysi

2.1 Kokonaiskustannukset – lyhytaikainen vs. pitkäaikainen

Tärkeimmät huomiot: Vakaille käyttäjille, joilla on suuri volyymi, PSA-generaattorin kokonaisomistuskustannukset ovat usein 50–70 % alhaisemmat kuin nestemäisen typen viiden vuoden aikana. Poistohäviö tulee erityisen merkittäväksi ajoittaisessa käytössä.

2.2 Toimitusvarmuus – Omavaraisuus vs. logistiikkariippuvuus

PSA-generaattorit toimivat 24/7 PLC-ohjauksen alaisina ja tarjoavat jatkuvan paineen ja puhtauden. Toimittajien aikataulut, sää, lomat tai liikennehäiriöt eivät vaikuta niihin. Integroitu puskurisäiliö käsittelee huipputarpeen vaihtelut.

Nestemäinen typpi riippuu oikea-aikaisista toimituksista. Viiveitä esiintyy sesonkien, huonon sään tai kuljetusrajoitusten aikana. Paine ja puhtaus voivat vaihdella sylintereitä vaihdettaessa tai säiliötä täytettäessä, ja ilman sisäänpääsy vaihdon aikana voi heikentää puhtautta käyttöpisteessä.

Keskeiset takeet: Prosessit, jotka eivät siedä keskeytyksiä – kuten laserhitsaus, SMT-reflow-juotto, elintarvike-MAP tai lisäainevalmistus – hyötyvät merkittävästi paikan päällä tapahtuvasta tuotannosta.

2.3 Turvallisuus – Käyttö ympäristössä vs. kryogeeninen vaara

PSA-järjestelmät toimivat ympäristön lämpötilassa ja matalassa paineessa; niitä ei ole luokiteltu paineastioiksi tai vaarallisiksi aineiksi. Ei kryogeenisten palovammojen tai korkeapaineräjähdyksen vaaraa. Typpi tuotetaan ja kulutetaan välittömästi, eikä bulkkivarastointia tarvita. Säännösten noudattaminen on yksinkertaista.

Nestemäistä typpeä varastoidaan –196 °C:ssa ja se luokitellaan kryogeeniseksi vaaralliseksi materiaaliksi. Sylinterit ja säiliöt ovat paineastioita, jotka vaativat määräaikaistarkastuksen. Suurikokoinen varastointi aiheuttaa tukehtumisriskin – typpi on hajutonta ja väritöntä, joten vuotoja on vaikea havaita. Erilliset varastotilat, turvallisuusprotokollat ​​ja koulutettu henkilökunta ovat pakollisia.

Keskeiset takeet: Jos tiloissa on tiukat turvallisuusmääräykset, kryogeenisen varastoinnin poistaminen vähentää merkittävästi hallinnollisia ja toiminnallisia riskejä.

2.4 Toiminnan joustavuus – Säädettävä vs. kiinteä lähtö

PSA-generaattorit mahdollistavat tarpeen mukaan käynnistyksen/pysäytyksen, automaattisen kuorman seurannan sekä säädettävän puhtauden (95–99,999 %) ja paineen. Tulevaisuudessa kapasiteettia voidaan laajentaa lisäämällä moduuleja tai rinnakkaisia ​​yksiköitä. Järjestelmät toimivat ilman valvontaa vuorojen aikataulujen mukaisesti.

Nestemäisellä typellä on kiinteät puhtausasteet ja kiinteä säiliötilavuus. Tilapäiset suuren kysynnän huiput voivat ylittää saatavilla olevan tarjonnan. Mittauksen kasvattaminen vaatii säiliön vaihtamista – pitkä ja kallis prosessi. Jäljellä olevan varaston ja tilausten manuaalinen seuranta on tarpeen.

2.5 Hallintotyökuorma – automaattinen vs. manuaalinen koordinointi

PSA käyttää PLC-automaatiota etävalvontatoiminnolla. Rutiinihuolto sisältää säännöllisiä suodattimien vaihtoja ja molekyyliseulatarkistuksia – erillistä käyttäjää ei tarvita. Ei yhteydenpitoa toimittajaan, tilausta, toimitusten seurantaa tai varastolaskentaa.

Nestetyppi edellyttää jatkuvaa toimittajaviestintää – tarjouksen tekemistä, tilaamista, toimitusten seurantaa, vastaanottoa ja laskujen täsmäytystä. Omistautuneen henkilöstön tulee hallita varastotasoja, jotta ne eivät loppuisi loppuun. Sylinterin kierto, tyhjä/täysi erottelu ja säännölliset turvallisuustarkastukset lisäävät työtunteja.

2.6 Lattiatilavaatimukset

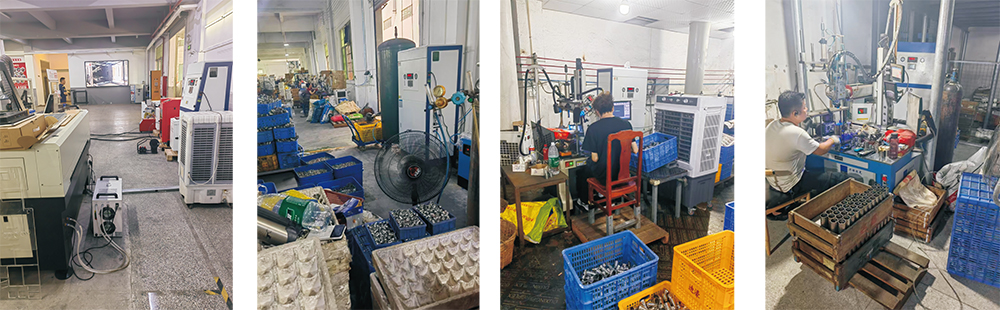

PSA – liukukiinnitysjärjestelmillä on kohtalainen jalanjälki, ja ne voidaan asentaa sisätiloihin korjaamon kulmiin tai laitehuoneisiin. Erillistä vaarallisten aineiden aluetta ei tarvita. Asennus sisä- tai ulkotiloihin on mahdollista.

LN₂ – suuret varastosäiliöt vaativat ulkona olevan, hyvin tuuletetun vyöhykkeen pakollisilla turvaetäisyyksillä, mikä voi rajoittaa laitoksen sijoittelua. Sylinterivarasto vaatii erillisen tilan täydelle ja tyhjälle yksikölle.

2.7 Pitkäaikainen arvo – pääoma vs. kulutuskulut

PSA-generaattori on kiinteän pääoman laite, jonka tyypillinen käyttöikä on yli 10 vuotta. Se suojaa toimintaasi toimittajahintojen nousulta ja pysyy siirrettävänä tehtaan laajennuksen tai siirron yhteydessä.

Nestemäinen typpi on puhdas toimintakulu – rahat maksetaan ilman jäännösarvoa. Kaasun hinnat nousevat ajan myötä, ja käyttäjien neuvotteluasema toimittajien kanssa on edelleen heikko.

3. Yleisiä väärinkäsityksiä

Väärinkäsitys 1 - "Generaattori maksaa liian paljon; nestemäinen typpi on halvempaa." Tästä ei oteta huomioon kokonaisomistuskustannuksia. Tehdas, joka kuluttaa 2 000 dollaria kuukaudessa LN₂:aan, maksaa 24 000 dollaria vuodessa. Sopiva PSA-järjestelmä voi maksaa 30 000–40 000 dollaria sekä 1 000–2 000 dollaria vuodessa sähköstä ja ylläpidosta. Takaisinmaksuaika on usein 1,5–2 vuotta, jonka jälkeen kaasu on käytännössä ilmaista seuraavat 8–10 vuotta.

Väärinkäsitys 2 – "Käyttömme on liian vähäistä generaattorille." Pieni tilavuus ei automaattisesti sulje pois generaattoria – jatkuvuus ja puhtausvaatimukset ovat tärkeitä. Päivittäiseen käyttöön erittäin puhtausvaatimuksissa (esim. elintarvikepakkaus, tarkkuushitsaus) kuljetus- ja kiehumiskustannukset tekevät nestetypestä suhteettoman kalliita. Satunnaisessa käytössä (muutama sylinteri kuukaudessa) nestemäinen typpi pysyy joustavampana.

Väärinkäsitys 3 – "Nestemäinen typpi tuottaa aina korkeamman puhtauden." Teollisuuden LN₂ on tyypillisesti noin 99,999 %, mutta PSA-järjestelmät voivat saavuttaa 95 %–99,999 % – huippuluokan mallit vastaavat LN₂-laatuja. Yleisimmät sovellukset (hitsaussuojaus, huuhtelu, elintarvikepakkaus) vaativat vain 99,5–99,9 %. Puhtauden liiallinen määrittäminen tuhlaa rahaa. Lisäksi nestemäisen typen puhtaus voi heikentyä höyrystymisen ja siirtymisen aikana johtuen ilman sisäänpääsystä tai putkien saastumisesta; Paikalla tuotettu kaasu toimitetaan suoraan käyttöpisteeseen, mikä säilyttää tasaisen laadun.

4. Pikavalintaopas

Yhteenveto – Pitkäaikaiseen, vakaaseen ja suureen käyttöön PSA-generaattori tarjoaa erinomaisen taloudellisen ja hallittavuuden. Lyhytaikaisessa, pienissä määrissä tai epäsäännöllisessä käytössä nestemäinen typpi tarjoaa alhaisemman alkuperäisen sitoutumisen.

5. Johtopäätös

Oikean typensyötön valinta edellyttää kokonaiskustannusten laskemista ajan mittaan ja operatiivisen riskin arviointia.

Nestemäinen typpi tarjoaa välitöntä käyttömukavuutta – minimaaliset ennakkoinvestoinnit ja ilman ylläpitovastuuta – mutta kustannukset ovat toistuvia, ulkoisesti hallittuja ja taipumus nousta.

Paikan päällä oleva PSA-generaattori vaatii alkupääoman, mutta kun se on asennettu, se korjaa kaasukustannukset ennustettavissa olevalle tasolle, eliminoi riippuvuuden toimittajasta ja välttää haihtumishäviöt. 10 vuoden elinkaaren aikana säästöt ovat huomattavat.

Useimmissa tuotantotoiminnoissa, joissa tuotantoaikataulut ovat tasaiset, kysymys ei ole siitä, otetaanko tuotanto käyttöön paikan päällä, vaan milloin. Tekninen arvio, joka perustuu todelliseen virtausnopeuteen, puhtausvaatimuksiin, paikan olosuhteisiin ja paikallisiin käyttökustannuksiin, antaa tarkan takaisinmaksuarvion.
